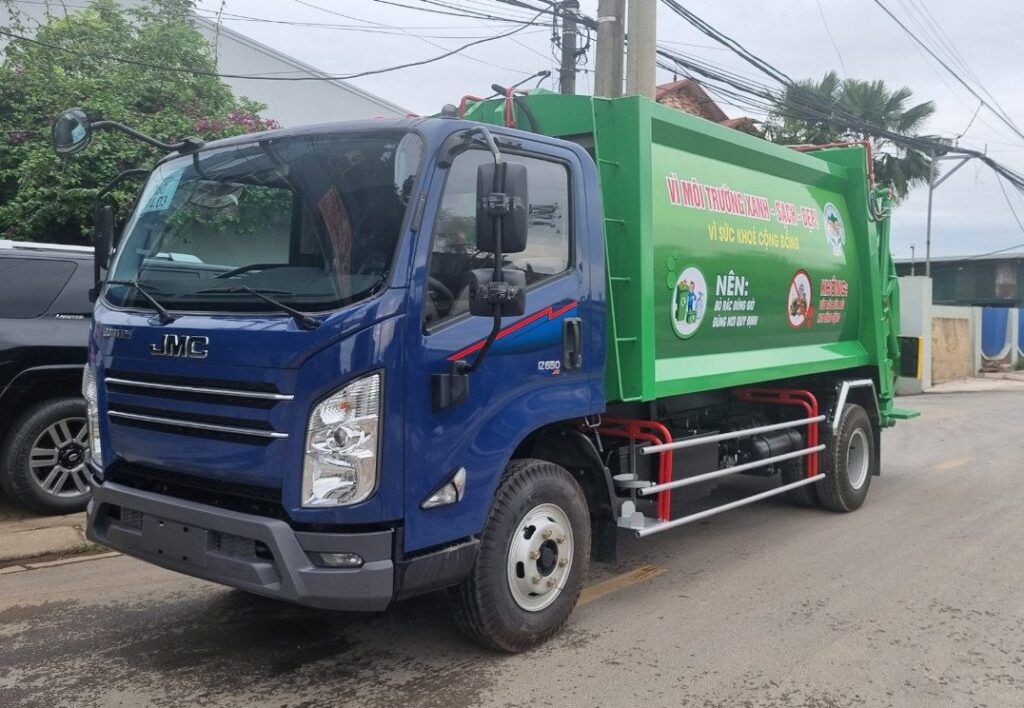

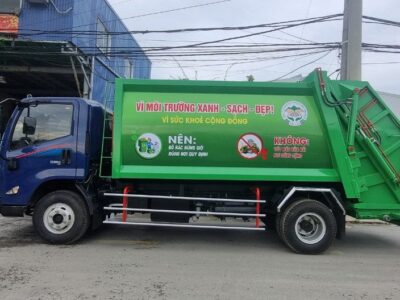

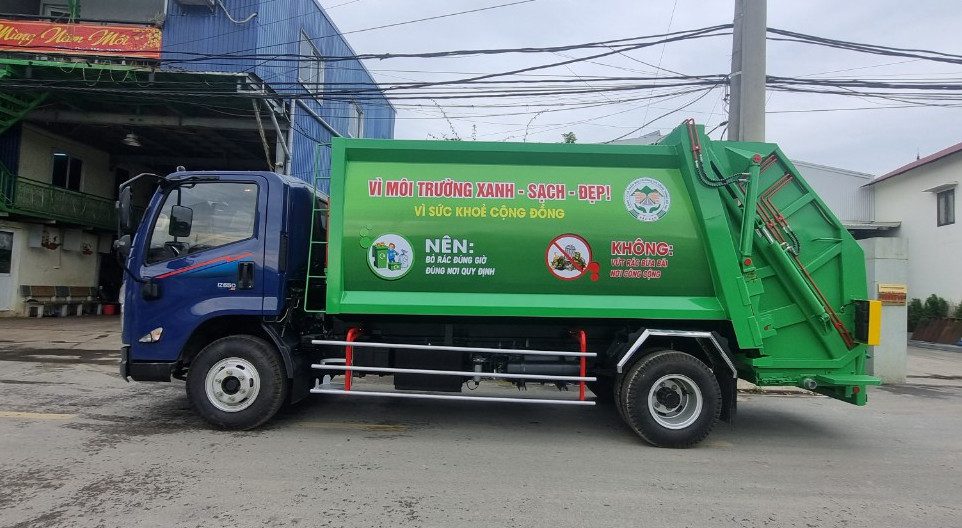

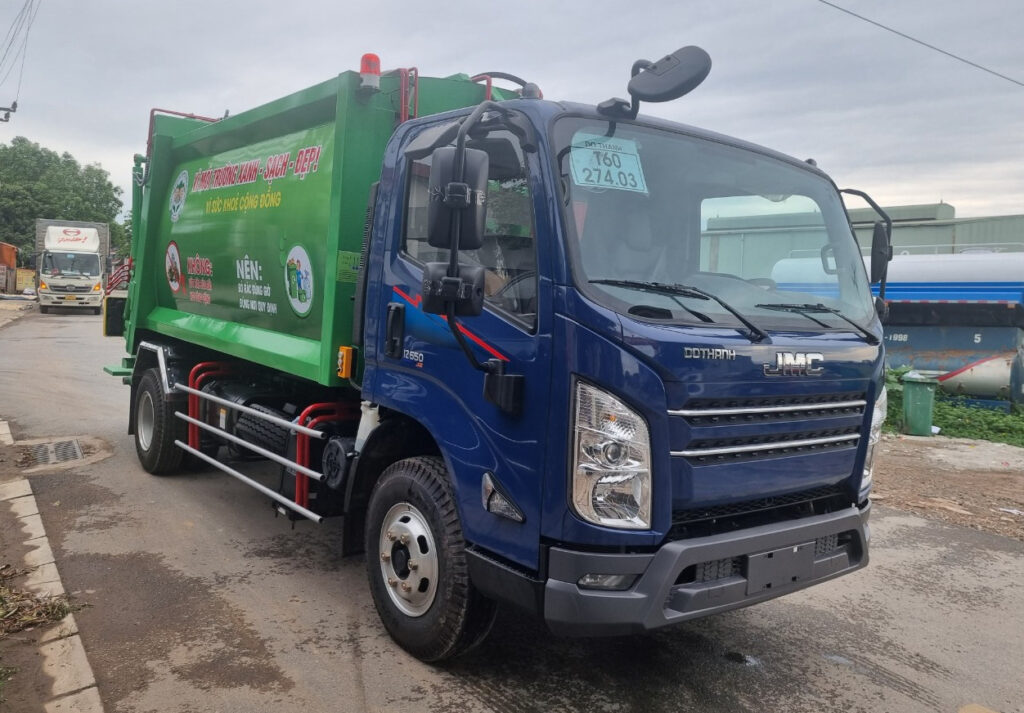

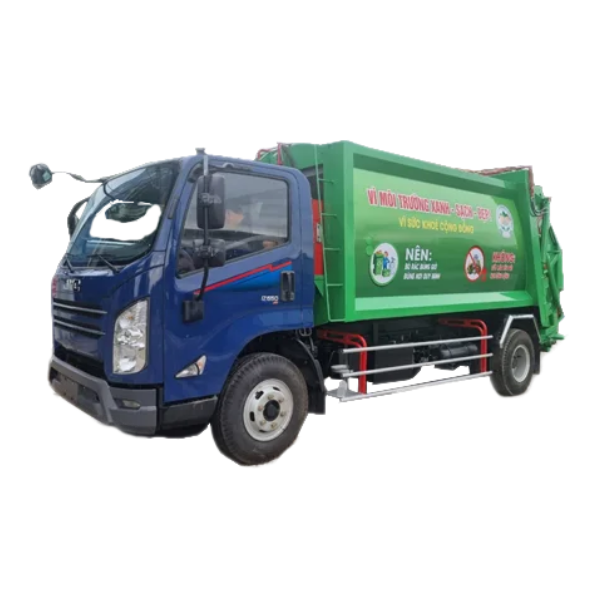

Xe ép rác Jac (JMC)10 khối

Xe ép rác Jac (JMC)10 khối, xe bồn ép rác Jac 10 khối, xe bồn cuốn ép rác Jac 10 khối là mẫu xe lắp đặt trên mẫu xe Jac. Xi téc bồn ép rác được làm từ Inox – Thép giúp đạt tính bền bỉ chống ăn mòn khi chứa rác. Chi tiết thống số kỹ thuật Xe ép rác Jac (JMC)10 khối đính kèm mục 2.

Thông Số Kỹ Thuật Chung
Loại phương tiện		Xe ép rác Jac (JMC)10 khối ( CUỐN ÉP RÁC )
Nước Sản xuất xe ép rác Jac (JMC)10 khối		Việt Nam
Năm Sản xuất xe ép rác Jac (JMC)10 khối		Mới 100%
Điều Hòa xe ép rác Jac (JMC)10 khối		Có
THÔNG SỐ CHÍNH
KÍCH THƯỚC
Kích thước bao ngoài xe ép rác Jac (JMC)10 khối		7200 x 2180 x 2880 (mm)
Công thức bánh xe ép rác Jac (JMC)10 khối		4 x 2
Chiều dài cơ sở xe ép rác Jac (JMC)10 khối		3815 mm
KHỐI LƯỢNG
Khối lượng bản thân		6705 Kg
Khối lượng cho phép chở		3700 Kg
Khối lượng toàn bộ		10.600 Kg
Số chỗ ngồi		03 (kể cả người lái)
ĐỘNG CƠ
Model		4JJ1GD
Loại		Động cơ Diesel 4 kỳ, 04 xy lanh thẳng hàng, TURBO tăng áp, làm mát bằng nước.
Dung tích xy lanh		2999 cm³
Đường kính xi lanh x hành trình piston		120 x 130 (mm)
Tỉ số nén		18:01
Công suất lớn nhất/ tốc độ quay trục khuỷu		120/3000 (KW/v/ph)
KHUNG XE
Hộp số		06 số . 05 số tiến . 01 số lùi
Hộp số chính	Kiểu	Cơ khí
	Tỉ số truyền	–
HỆ THỐNG LÁI
		Trục vít – ê cu bi, trợ lực thuỷ lực

HỆ THỐNG PHANH
Hệ thống phanh chính xe ép rác Jac (JMC)10 khối		Kiểu tang trống, dẫn động thủy lực 2 dòng, trợ lực chân không.
Hệ thống phanh dừng xe ép rác Jac (JMC)10 khối		Kiểu tang trống, tác động lên trục thứ cấp của hộp số
HỆ THỐNG TREO
Treo trước xe ép rác Jac (JMC)10 khối		Dạng phụ thuộc với nhíp lá hình bán e líp, giảm trấn thuỷ lực
Treo sau xe ép rác Jac (JMC)10 khối		Dạng phụ thuộc với nhíp lá hình bán e líp 2 tầng, giảm trấn thủy lực
CẦU XE
Cầu trước		Tiết diện ngang kiểu I
Cầu sau	Kiểu	Cầu thép, tiết diện ngang kiểu hộp
	Tỉ số truyền	–
LỐP XE.		8.25 – 16
Số bánh		Trước : Đơn (02) – Sau : Đôi (04)
CA BIN		Kiểu lật, 03 chỗ ngồi, có điều hòa và thiết bị khóa an toàn.
TÍNH NĂNG CHUYỂN ĐỘNG
Tốc độ tối đa		100 Km/h
Khả năng leo dốc		30%
THÔNG SỐ KHÁC
Hệ thống điện		24V, 60 Ah x 2
Dung tích bình nhiên liệu		130 L
BỘ TRÍCH CÔNG SUẤT (PTO)		Bộ truyền lực PTO
Kiểu truyền động		Dẫn động bánh răng qua hộp số xe cơ sở
Kiểu điều khiển		Cơ khí, kết hợp với ly hợp đặt trên cabin
Thiết bị của bảng điều khiển		Trang bị tiêu chuẩn của nhà sản xuất xe cơ sở
THÙNG CHUYÊN DÙNG ÉP CHỞ RÁC
Xuất xứ		Phần chuyên dùng được thiết kế chế tạo tại ô tô chuyên dùng Công Ty Cổ Phần Ô Tô Vũ Linh.
Hình dáng		Thùng Vuông
Thể tích thùng chứa ép rác		10 m³
Vật liệu chính		Inox 430 – Thép Q345b
Vật liệu sàn thùng dưới		INOX 430 dày 04 mm
Vật liệu nóc thùng		Inox 430 dày 03 mm
Vật liệu thành thùng		Inox 430 dày 03 mm
Nguyên lý xả rác		Đẩy xả rác trực tiếp thông qua xylanh tầng
Mặt bàn xả xy lanh tầng		Inox 430 dày 03 mm
Ray trượt bàn xả		Thép dày 05 – 07 mm

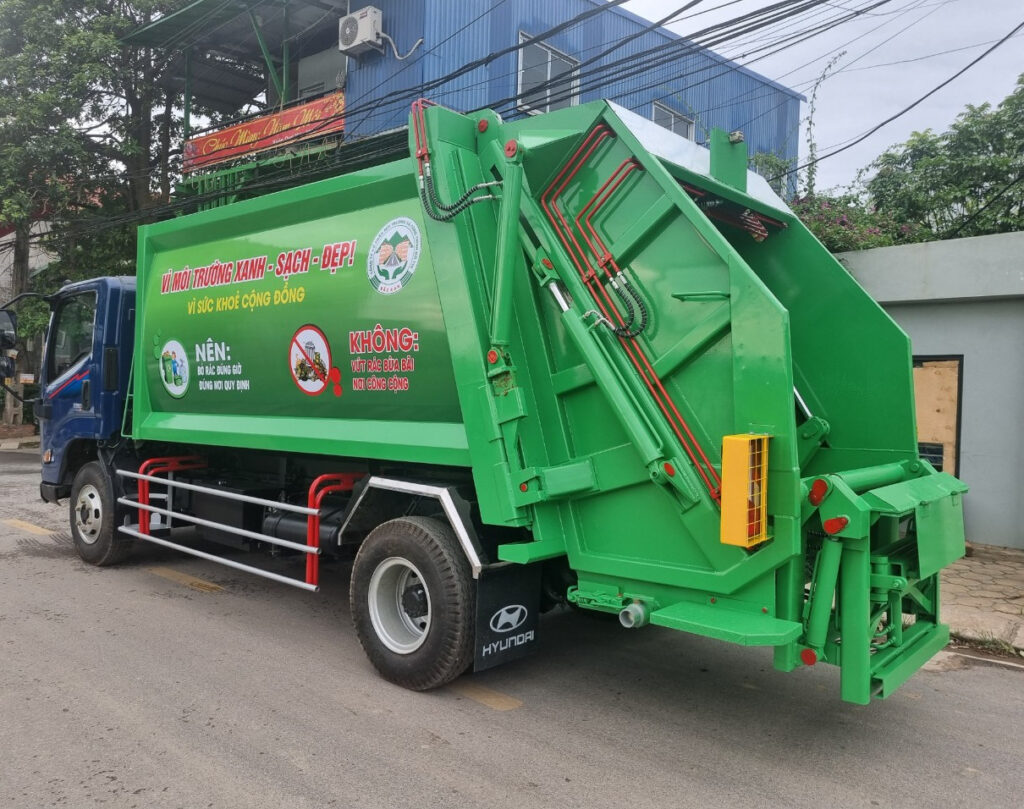

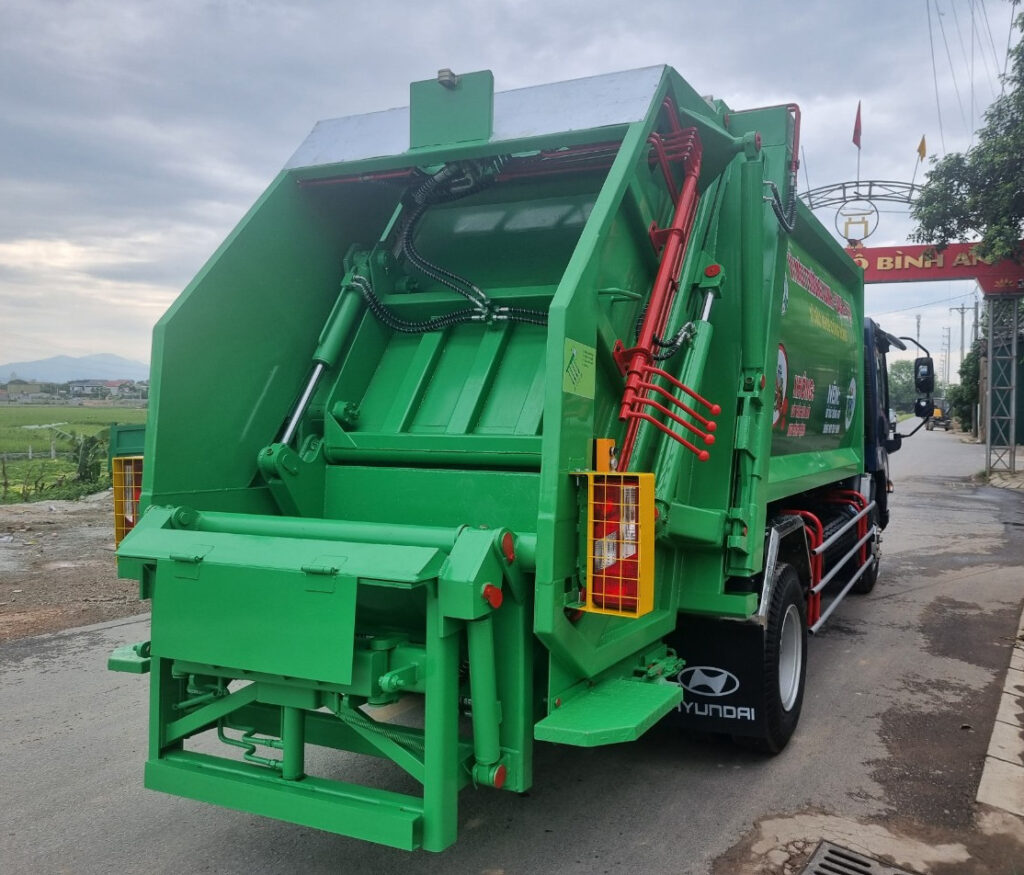

Nguyên lý cuốn ép		Cuốn ép trực tiếp thông qua lưỡi cuốn và tấm ép di động
Máng chứa rác		Inox 430 dày 05 mm
Tấm chắn trên lưỡi ép mà máng muốn rác		Inox 430 dày 03 mm
CƠ CẤU NẠP RÁC
Thể tích máng ép		0.7 m³
Vật liệu thành		Thép độ dày 04 mm
Vật liệu máng cuốn		Thép độ dày 05 mm
Mặt máng cuốn		Inox 430 dày 04 – 05 mm
Vật liệu Lưỡi cuốn		Thép độ dày 05 mm
Mặt lưỡi cuốn		Inox 430 dày 04 – 05 mm
Vật liệu khung xương đinh hình		Thép Q345b dày 06 – 08 mm
Kiểu cơ cấu ép rác		Dùng xi lanh thủy lực 2 đầu điều khiển bằng cơ cấu van phân phối
Thời gian 1 chu kỳ cuốn ép		15 – 18 s
THÙNG CHỨA NƯỚC RÁC
Dung tích thùng chứa		140 – 200 Lít
Vật liệu		Inox 201 dày 02 – 03 mm
Vị trí		– Dưới máng ép rác có van xả nước và cửa dọn rác
		– Có bậc đứng và tay vịn cho công nhân thi công
HÌNH THỨC NẠP CUỐN ÉP RÁC
Cơ cấu nạp rác : Khách hàng lựa chọn 1 trong 3 cơ cấu sau		– Hệ thống càng gắp đa năng
Kiểu vận hành		Dung xi lanh thủy lực
Góc lật thùng thu gom		125 – 140 ( độ )
Tải trọng càng gắp chịu tối đa		500 Kg
Thời gian nạp thùng		< 18 giây
BƠM THỦY LỰC
Kiểu loại		Bơm Bánh Răng – OMFB
Xuất xứ		Ý
Lưu lượng bơm		55 cc/ vòng / Phút
Áp suất làm việc : Min – Max		(120 – 280) Kg/cm²
VAN PHÂN PHỐI
Kiểu loại		– Van 02 tay
		– Điều khiển nâng hạ cơ cấu nạp rác và xy lanh 03 tầng
Lưu lượng tối đa		(50 – 70 ) lít / phút
Áp suất tối đa		150 – 340 Kg/cm2
Xuất xứ		Ý
Model		Galtech
Nguyên lý làm việc		Van an toàn chống vỡ ống, van điều chỉnh lưu lượng bàn ép rác, van xả tràn, van một chiều
NGĂN KÉO – BỘ CHIA THỦY LỰC
Kiểu loại		– Tủy thuộc hệ thống gắp rác
		– Loại 03 – 04 tay
Nhãn hiệu		Galtech
Xuất xứ		Ý
Lưu lượng		50 – 70 Lít / phút
Áp suất làm việc : Min – Max		120 – 280 kg /cm2
Nguyên lý làm việc		– Điều khiển vận hành cơ cấu nạp rác

XI LANH COMPA ĐẨY XẢ RÁC TRỰC TIẾP
Kiểu lọai		– Xy lanh 03 tầng
		– Loại xy lanh 02 chiều
Số lượng		01 cái
Xuất xứ		– Nhập khẩu sản xuất gia công tại Việt Nam
Áp suất làm việc : Min – Max		120 – 280 kg/cm²
Lực đẩy lơn nhất		10 tấn
HỆ THỐNG XY- LANH THỦY LỰC
Xy lanh Tầng		01 chiếc
Xy lanh cuốn rác		02 chiếc
Xy lanh nâng cơ cấu ép rác		02 chiếc
Xy lanh máng xúc ( nếu dùng cơ cấu nạp rác máng xúc )		02 chiếc
Xy lanh kẹp ( khi dùng cơ cấu kẹp thùng nhựa )		01 chiếc
Loại xy lanh		– 1 tầng tác động 2 chiều
Chất lượng – Xuất xứ		– Nhập khẩu gia công lắp ráp tại Công Ty Cổ Phần Ô Tô Vũ Linh.
THÙNG DẦU THỦY LỰC
Dung tích thùng dầu
		(70 – 120 ) Lít
Vật liệu chế tạo		Thép dày 03 mm
Xuất xứ		Việt Nam
CÁC THIẾT BỊ PHỤ TRỢ THỦY LỰC KHÁC
Phụ kiện thủy lực đi kèm theo xe		– Lọc dầu , đồng hồ đo áp suất , nắp dầu , khóa đồng hồ , hệ thống van , thước báo dầu , Jắc – co …
		– 01 Đèn quay cảnh bảo làm việc
		– 01 giá để bình nước
		– 02 mét tuy ô sơ cua
		– 02 rơ le dự phòng
HỆ THỐNG ĐIỀU KHIỂN
Sơn thùng		Sơn chống rỉ toàn bộ thùng và phủ ngoài bằng loại sơn, chất lượng cao.
PHỤ KIỆN ĐI KÈM
Xe cơ sở		01 bánh xe dự phòng; 01 con đội thủy lực và tay quay; 01 dầu đĩa CD và Radio AM/FM; Kính cửa điều khiển , khóa cửa trung tâm; 01 bộ đồ nghề tiêu chuẩn; sách hướng dẫn sử dụng và bảo dưỡng xe; sổ bảo hành.
Phụ kiện đi kèm		Tài liệu hướng dẫn sử dụng, thùng đựng đồ nghề, phiếu bảo hành thùng chuyên dung.
LOGO – KẺ CHỮ		Trên cánh cửa Cabin và hai bên hông thùng xe
		( theo yêu cầu của bên mua )
Hệ Thống Thủy Lực		Bơm thuỷ lực : Ý
		Van phân phối : Ý
		Tuy ô thủy lực : lắp ráp sản xuất trong nước
		Các thiết bị TL khác Vỏ, cán, ống nhập khẩu, Lắp ráp, chế tạo tại Công Ty Cổ Phần Ô Tô Vũ Linh.

(*) Các thông số có thể thay đổi theo dung sai cho phép của Cục Đăng kiểm Việt Nam
